化学实验操作技巧之怎样绘制仪器和装置简图

　　化学实验仪器和装置简图，是用以表达仪器的形象、装配、组合形式的。通过绘图可以引导学生注意观察实物，抓住仪器结构上的共性和特性，逐步树立起几何形体的观念。化学实验的仪器大都是呈轴对称的，可以用几何平面图表示它们的形状。

　　大多数玻璃仪器的造型是由简单的几何形体所组成。例如，烧杯是由空心圆柱体组成；试管由空心圆柱体和空心半球体所组成；圆底烧瓶是由空心圆柱体和空心球体所组成。画图时，抓住构成这些形体的主要点和线，按照先画左、次画右、再封底、后封口的顺序，就可以画出它们的图形。下图表示几种常用仪器的分步画法：

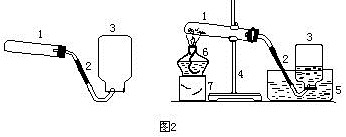

　　实验装置图实际上是化学仪器的组合图形，既要表示出仪器的外形，还要表示出它们所处的位置和作用。首先要观察仪器外形和高度估计出各部分的大体比例，选择出仪器的主体部分并确定出轮廓外形，然后勾出图形大体草样，先画出主体，再画配件。要求做到形状正确、线条分明、画面整洁、比例适当、示意合理。例如实验室制氧气的装置图，可先画连接着的大试管、导气管和集气瓶，然后再分步完成下图所示的编号顺序。
